오옴의 법칙
그림처럼 직류 전원에 저항기를 접속하고 E［V］의 기전력을 가면 회로에는 전류 I［A］가 흐릅니다.
이 때 기전력 E와 전류 I의 사이에는 다음과 같은 관계가 성립합니다.
E = R · I
여기서 비례 정수 R을 전기 저항(또는 저항)이라 하며,
위의 식을 변형하면 다음식과 같이 나타낼 수 있습니다
I = E / R
오옴의 법칙은 직류 전원의 기전력과 회로에 흐르는 전류의 관계를 나타낸 것으로「회로에 흐르는 전류의 크기는 기전력의 크기 에 비례하고 저항의 크기에 반비례 한다. 」 라고 정의 할 수 있습니다.
1827년 독일에서 오옴(Ohm)이란 사람이 실험에 의해서 발견한 것으로 이 법칙은 전기의 기본법칙으로 아주 중요한 법칙입니다. 이 법칙만 이해하고 있으면 전류와 전압에 관한 문제의 대부분을 풀 수 있을 것입니다, 반드시 기억해 두어야 할 것입니다.
피상 전력, 유효 전력, 무효 전력
① 피상 전력 : 교류의 부하 또는 전원의 용량을 표시하는 전력, 전원에서 공급되는 전력.
- 단위 : [VA]
- 피상 전력의 표현 : Pa=VI=I2Z [VA]
② 유효 전력 : 전원에서 공급되어 부하에서 유효하게 이용되는 전력, 전원에서 부하로 실제 소비되는 전력.
- 단위 : [W]
- 유효 전력의 표현 : P=VI cos θ=I2 R [W]

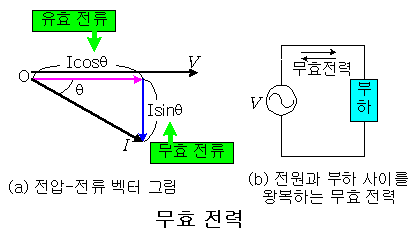

③ 무효 전력 : 실제로는 아무런 일을 하지 않아 부하에서는 전력으로 이용될 수 없는 전력, 실제로 아무런 일도 할 수 없는 전력.
- 단위 : [Var]
- 무효 전력의 표현 : Pr=VI sin θ =I2 X [Var]
④ 역률 : 피상 전력 중에서 유효전력으로 사용되는 비율.
- 역률의 표현 :
- 역률 개선 : 부하의 역률을 1에 가깝게 높이는 것.
- 역률 개선 방법 : 소자에 흐르는 전류의 위상이 소자에 걸리는 전압보다 앞서는 용량성 부하인 콘덴서를 부하에 첨가.
- 유효·무효·피상 전력 사이의 관계 :
[2] 전압과 전류의 유효 성분과 무효 성분
① 전류의 성분
- 유효 성분 : Ip=I cos θ [A]
- 무효 성분 : Ir=I sin θ [A]
② 전압의 성분
- 유효 성분 : Vp=V cos θ [V]
- 무효 성분 : Vr=V sin θ [V]
키르히호프의 법칙
키르히호프의 법칙은 전류에 관한 제1 법칙과 전압에 관한 제2 법칙이 있습니다.
제1 법칙 : 전류가 흐르는 길에서 들어오는 전류와 나가는 전류의 합이 같다
제2 법칙 : 회로에 가해진 전원전압과 소비되는 전압강하의 합은 같다
'전기 회로의 어느 한점에 들어오는 전류의 합과 나가는 전류의 합은 같다' 라고 하는 법칙입니다.
예를 들어 Y형태의 회로의 접속점에 다른 한쪽의 선으로부터 5 A의 전류가 들어오고 또다른 한쪽으로부터 3 A의 전류가 들어 왔다면 다른 한쪽으로 반드시 5＋3 = 8 A의 전류가 흘러 나갑니다. 이것은 선이 몇개가 되어도 같은 것으로 들어간 많큼 나온다고 생각하면 쉽습니다. 전기 회로의 한점에서 유입전류의 합은 유출전류의 합과 같다.
수식으로 쓰면
ΣIi=ΣIo
ΣIi：유입전류의 합계[A]
ΣIo：유출전류의 합계[A]
한층 더 수학적인 방법으로 생각하여 유입전류를 정 유출전류를 부의 값으로,
그림 (b)가 되어 전기 회로의 한점에 유입전류의 합은 0 이다.
ΣI = 0
이것이 키르히호프의 제1 법칙입니다.
전원전압은, 3개의 저항에서 나누어져 소비되며 저항마다 전압강하가 생기게 되며 이 전압강하를 모두 합하면 전원 전압과 같다는 것입니다. 두 번째 법칙은 '회로에 가해진 전원전압과 소비되는 전압강하의 합은 같다' 라는 것입니다.
중첩의 원리는 고성능 음향계통, 전화, 방송 등 수많은 측정기기의 기본 원리가 되는 중요한 법칙이다.
가. 정의
중첩의 원리란 “다수의 전원을 포함하는 선형 회로망에 있어서 회로내의 임의점의 전류의 크기
또는 임의의 두점간의 전압의 크기는 개개의 전원이 단독으로 존재할 때에 그 점을 흐르는 전류
또는 그 두 점간의 전압을 합한 것과 같다”는 것이다. 여기서 개개의 전원이 단독으로 작용할 때란
다른 전원을 0으로 하는 것, 즉 전압원은 단락하고 전류원은 개방한다는 것을 의미한다
나. 적용 단계
a. 단계1 - 한번에 한개의 전압(전류)원을 취하고, 다른 전압원은 단락(개방) 시킨다.
b. 단계2 - 회로에 전원이 한개만 있는 것으로 생각하고, 원하는 지로의 전류(전압)을 구한다.
c. 단계3 - 회로 내의 다른 전원에도 단계 1, 2를 반복한다.
d. 단계4 - 필요한 전류, 전압을 구하려면 각 개별적인 전원에 의한 전류 또는 전압을 더하거나 뺀다.
전류가 동일방향이거나 전압이 동일 극성이면 더한다. 만약 전류의 방향이 반대 이거나,
전압의 극성이 반대이면 큰것에서 작은 것을 빼주어 큰것의 방향으로 또는 극성으로
방향을 정한다.
e. 위의 모든 단계에서 구한 전류와 전압은 키르히호프 법칙이 성립되야한다.
